8 . XBeeのスリープ設定
XBeeを使った自宅状態遠隔見守りサービス実現方法の紹介
第8章 XBeeのスリープ設定について解説します。
XBeeのスリープ機能を使うことで、電池の消費を節約することができます。
前提
👇ここからの内容は下記記事を前提とします
ファームウェアアップデート
XBeeのスリープ機能を使う場合、ファームウェアアップデートを実施する必要があります。

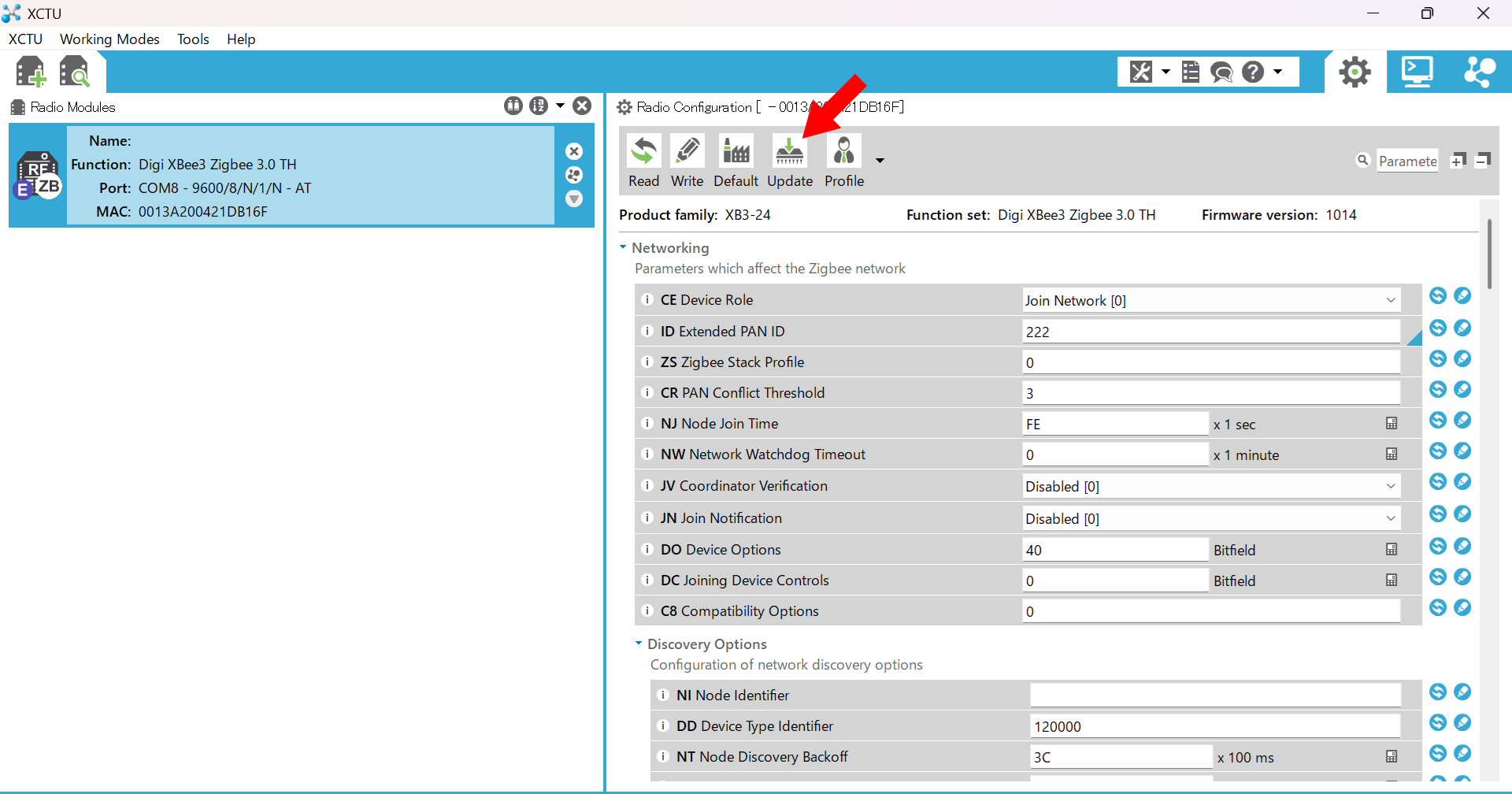

👆XCTUでUpdateをクリックします。

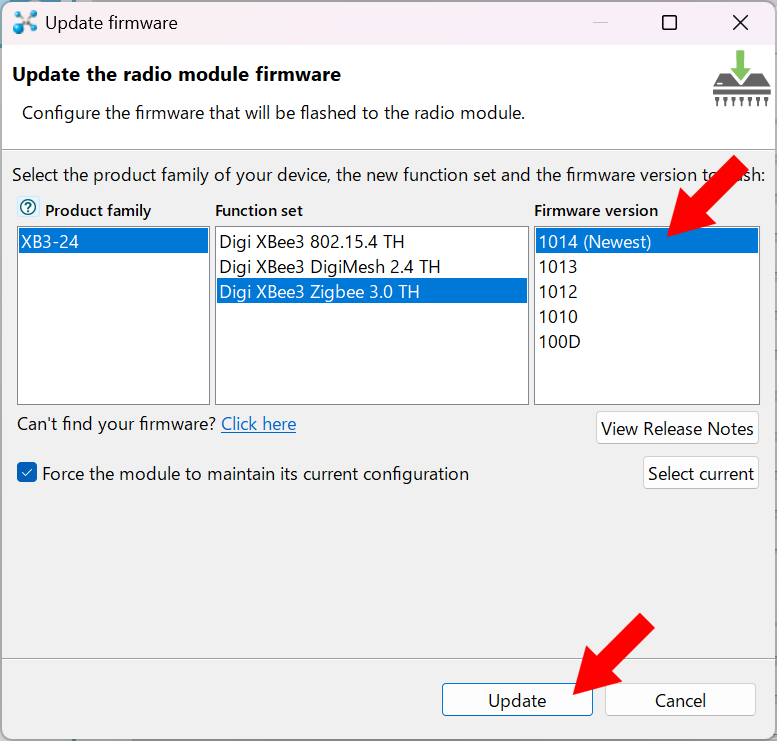

👆Firmware versionは最新版を選択し、Updateをクリックします。
Update完了までに数分程度かかります。
スリープ動作用にXBeeを配線

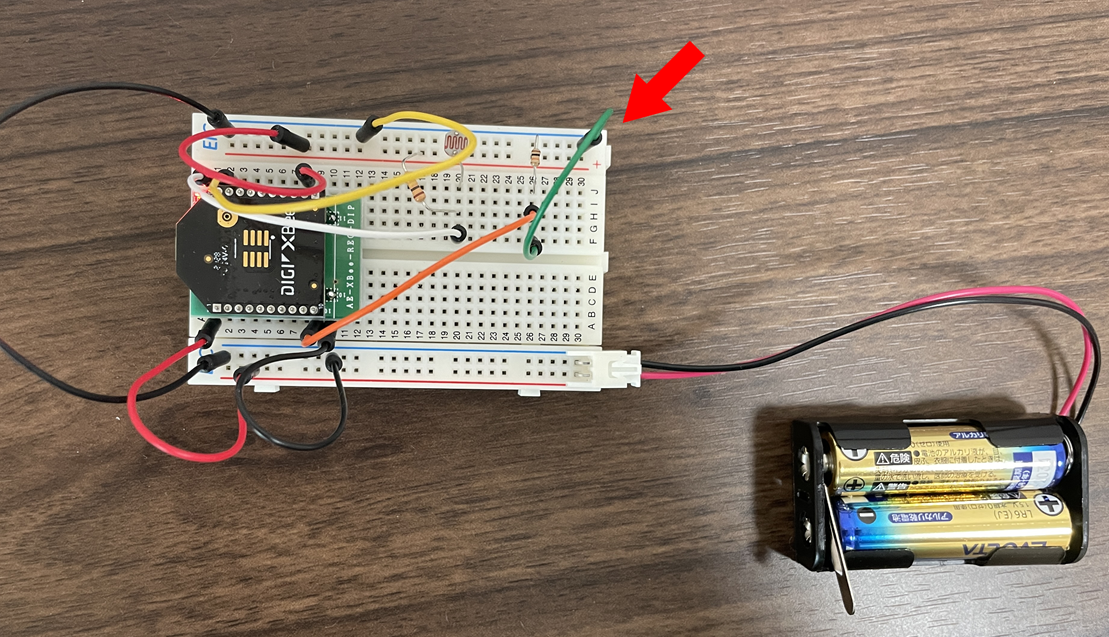

👆 XBeeの9番ピンを10kオームの抵抗を経由してプラス極に接続します。

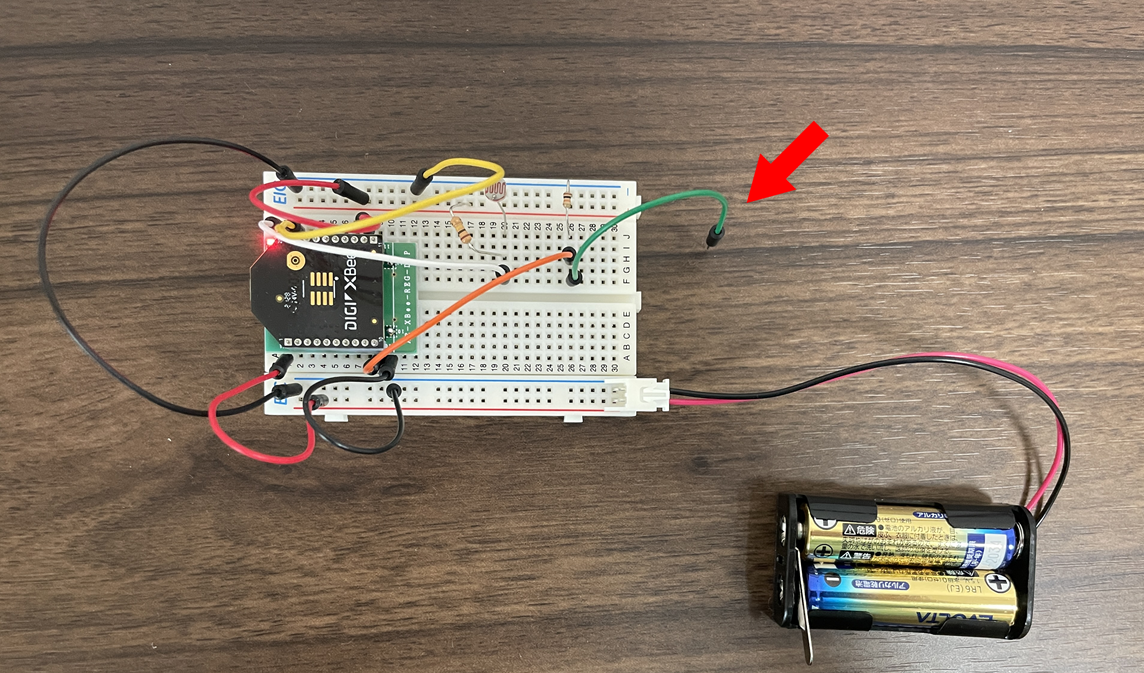

👆 スリープを解除する際には、XBeeの9番ピンをGND(マイナス極)に接続します。
👆 どうも挙動が安定しないと思ったら、わかりました！
通常運用時は、XBeeの9番ピンは浮かせて(どこにも接続しないで)おく、
で、スリープを解除する際には、XBeeの9番ピンをGND(マイナス極)に接続する。
で、再度スリープ運用を開始する際には、XBeeを電源から切断して、XBeeの9番ピンは浮か せた状態にして
再度XBeeを電源に接続する。
・・・という運用が正しそうです。
(XBeeのスリープ挙動には悩まされました・・・)
XCTUによるスリープ設定
コマンド入力でスリープ設定を反映します。
※ コマンド入力については3 . XBee送信側の接続と設定を参照下さい。
👇データ取得間隔(IO sampling rate)に12C:16進数で300(ms)を設定します。
atir12C
👇スリープ間隔(cyclic sleep period)に3E8:16進数で1000(10ms)つまり10秒を設定します。
atir12C
👇スリープ回数(number of cyclic sleep period)に6を設定します。
つまり、10秒を6回で1分間スリープさせます。
atsn6
👇スリープ前待機時間(time before sleep)にA:16進数で10msを設定します。
atsn6
👇スリープオプション(sleep option)に4:2進数で0100を設定します。
※ これを設定しないと、スリープ回数(number of cyclic sleep period)が有効になりませんでした。
atso4
👇電圧出力閾値(Supply voltage high threshold)にFFFFを設定します。
これはスリープ設定と全く関係無いですが、電圧出力をONに設定したかったので参考です。
atso4
👇スリープモード(sleep mode)にcyclic sleep & pin:5を設定します。
※ これにより、XBeeの9番ピンをGNDに接続することでスリープからの強制復帰させることができます。
atsm5
👇以上の設定値を書き込み(write)します。
atwr
動作確認

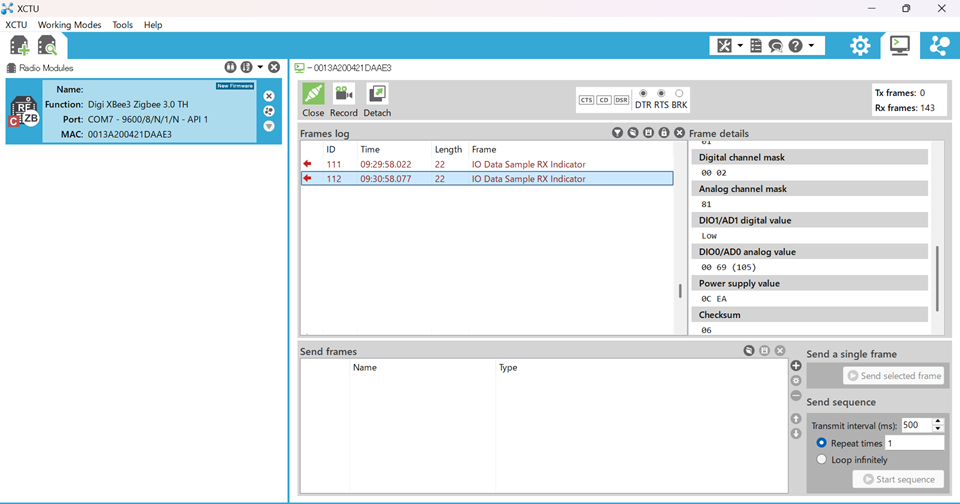

👆コーディネータ側のコンソールを確認すると、1分間隔でデータが送信されていることが分かります。
参考
👆参考：ピン配置
👆参考：ピンアサイン
