ESP32-C3-WROOM-02-N4 電源 シリアル接続
この記事ではESP32-C3-WROOM-02-N4を利用するための電源及びシリアル接続について解説します。
前提
👇ここからの内容は下記記事を前提とします
シリアル及び電源の接続

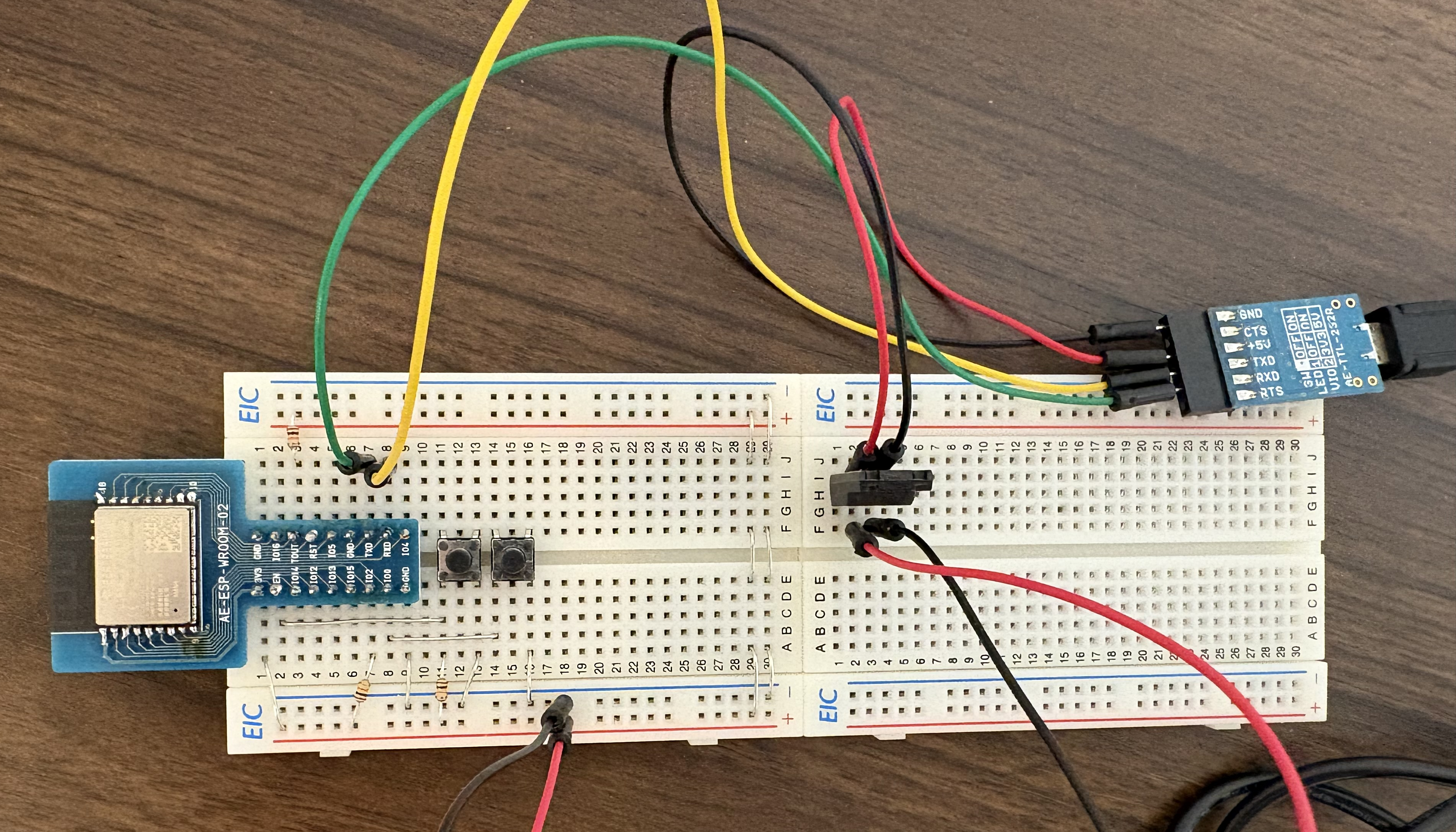

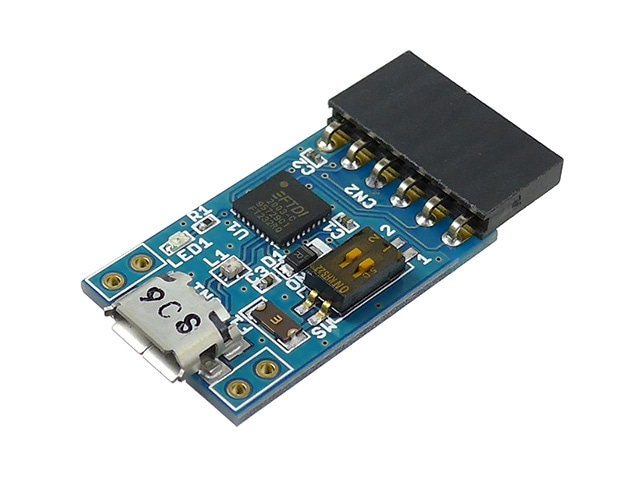

USBシリアル変換モジュールをシリアル接続用端子に接続します。 また、USBシリアル変換モジュールから電源も取れるので、電圧レギュレータを経由して電源用端子に接続します。
👆USBシリアル変換モジュールのUSBをPCに接続し、USBシリアル変換モジュールのRX端子をesp32のTXピン、
TX端子をesp32のRXピンに接続します。
USBシリアル変換モジュールの電源出力は5v出力なので、電圧レギュレータを経由して（解説下記）、3v3端子へ接続。GNDはGND端子へ接続します。

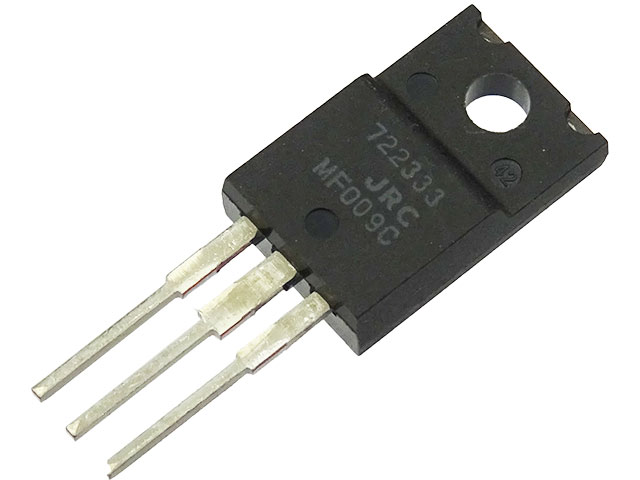

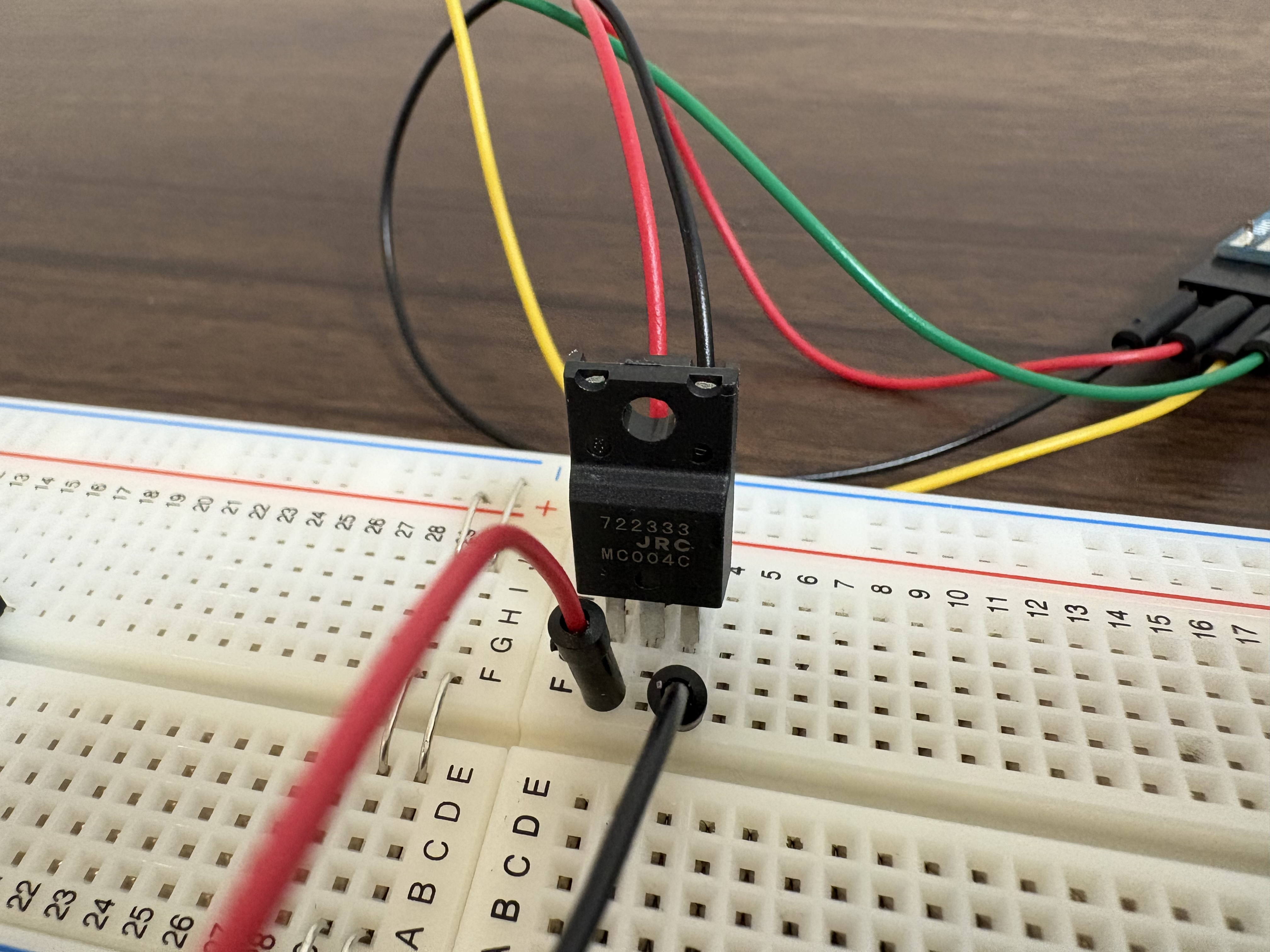

👆電圧レギュレータ(NJU7223F33)は、この向きから見て右端がGND(マイナス極)、真ん中が電源入力（USBシリアルの出力は5V）、左端が出力3.3vです。（esp32の動作電圧は3.0～3.6v）
👆PCからシリアル接続します。私はTeraTermを使います。

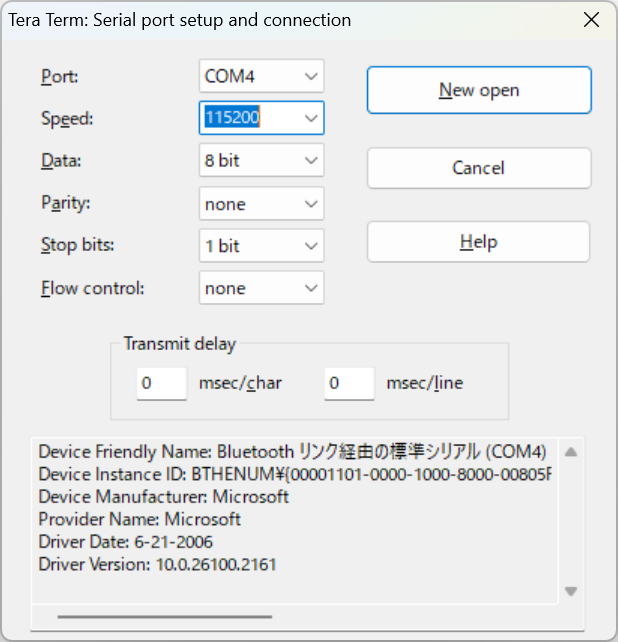

通信速度は「115200」を指定します。

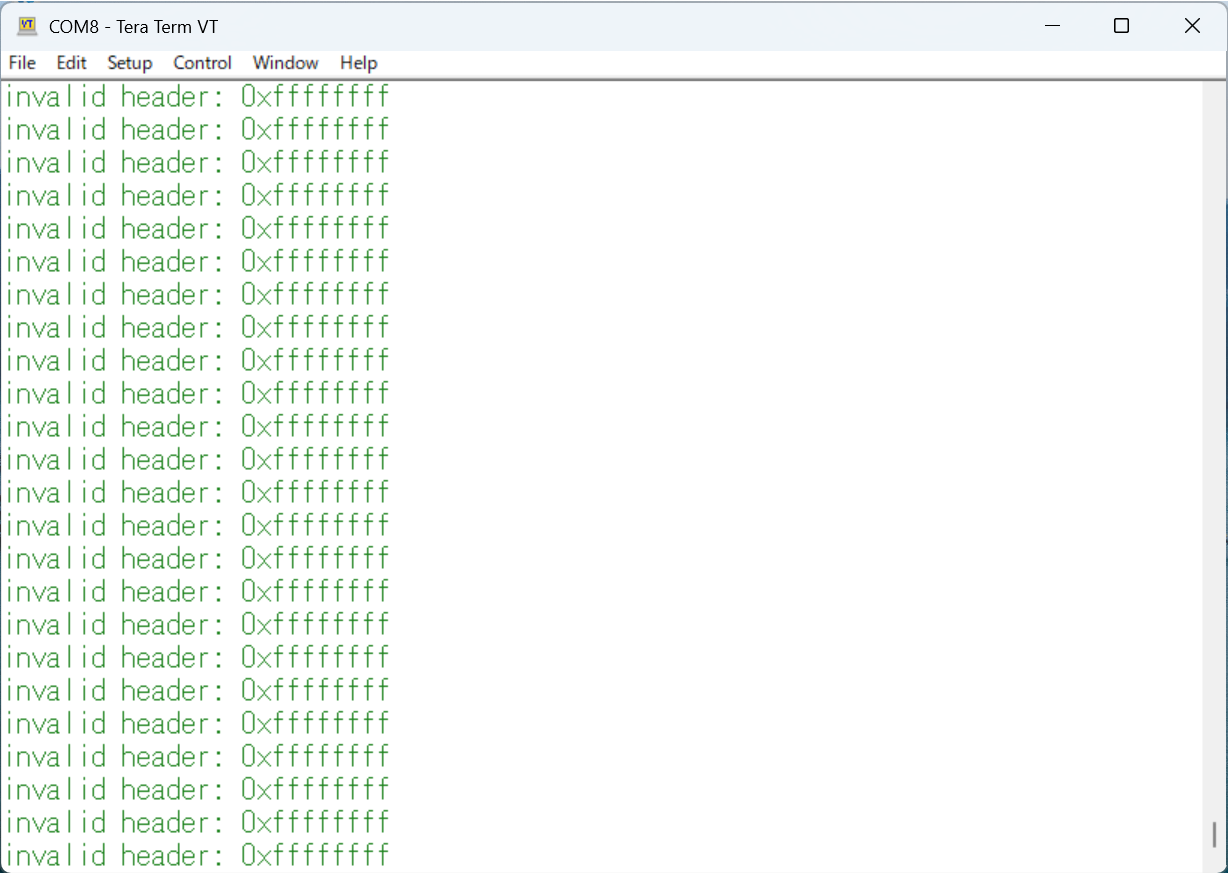

👆接続すると、上記のように「invalid header...」が流れ続けますが、安心して下さい。正常です。

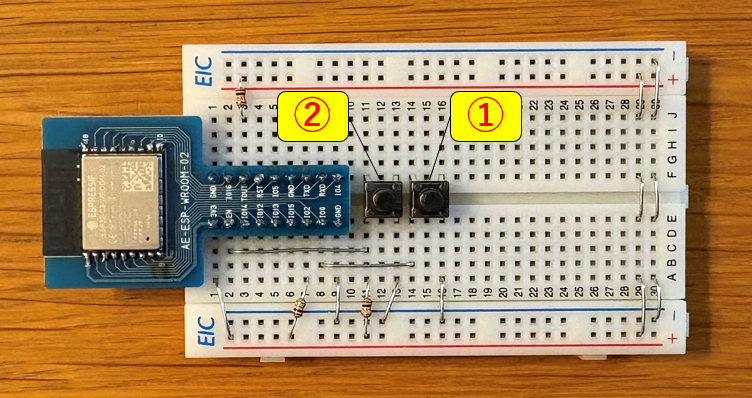

👆次に①のスイッチを押したままにして、②のスイッチをぽちっと押してすぐ離します。
これにより、ブートモードが「download boot」に設定されます。

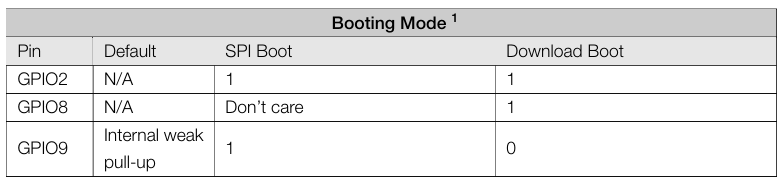

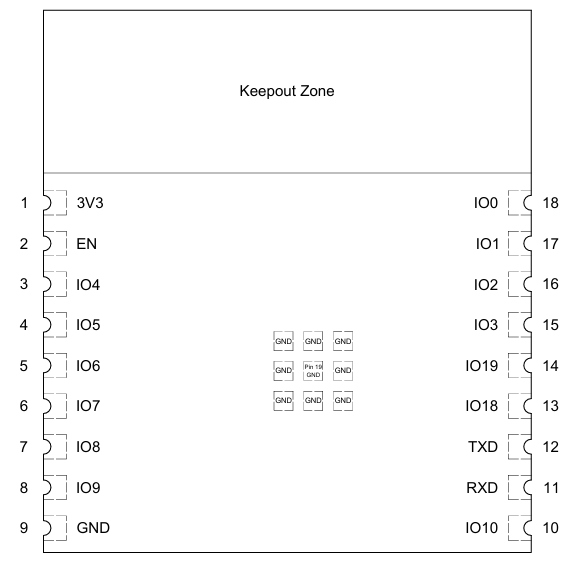

👆ブートモードESP32-C3-WROOM02 Datasheet 3.3 Strapping Pins

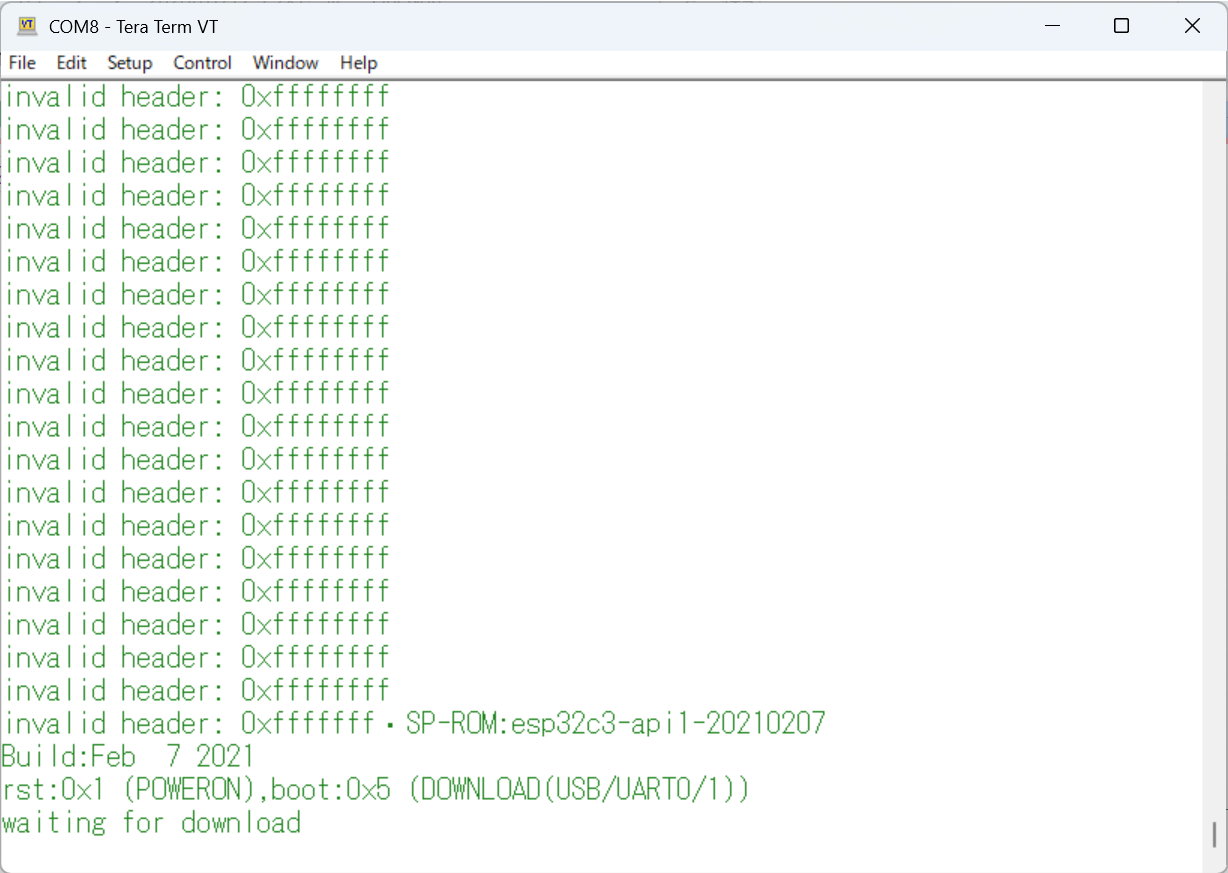

👆「download boot」に設定されると、「waiting for download」と出力されます。
これで、プログラム書き込みの準備が完了です。
